原文：https://www.cmde.org.cn/splt/ltwz/ltwy/20220304085425319.html
发布时间：2022-03-04
版权归属原文（原创 2022-03-03 CMDE 中国器审）
临床统计显示，有5-10%的骨折会导致无法自愈的严重骨缺损[1]。修复此类缺损的金标准是自体骨移植物，然而这种解决方法并不理想，取自体骨需要二次或多次手术，骨量有限，供区也有感染、疼痛等风险。而通过增材制造技术制成的3D打印支架，其多孔结构设计可允许血液流通和骨组织长入，其工艺参数的调整可一定程度上复制骨的各向异性，通过断层扫描技术或磁共振成像技术获取的骨缺损精确3D图像，也可制造出贴合患者骨缺损形状的骨植入物。在过去的几年里，增材制造技术已成为生物医学研究领域，尤其是骨组织再生领域的一项新兴技术。在增材制造技术出现之前，传统技术（如溶胶-凝胶法、气体发泡法或冷冻干燥法等）也可实现骨支架材料的多孔设计，但这些技术无法保证3D支架结构的可重复性。而稳定可控且连通性高的多孔结构，正是实现细胞迁移、粘附和增殖的重要因素。通过这项技术，可将比对患者骨缺损形状-调整植入物形状的步骤挪至术前，从而大大减少医生在术中调整植入物的手术时间，进而降低了手术风险。因此，增材制造技术适合应用于个性化医疗之中，尤其是创伤或肿瘤切除引起的形状非常复杂的骨缺损情形。
在通过增材制造技术进行患者个性化骨缺损替代物设计之前，首先要选择合适的材料作为“基石”。一般来说，在骨组织工程中选择材料需要考虑六个重要标准：1）仿生，即尽可能模拟天然骨特性，同时应具有良好的生物相容性；2）机械性能，即弹性模量和压缩刚度应足以支持骨骼生长，但也不会过高导致出现应力屏蔽的情况；3）长期生物降解性，在理想情况下，支架应逐渐被新生骨取代；4）易于成像，一般通过骨与支架材料之间的对比度实现，这有利于术后跟踪定位和观察骨长入效果；5）如需要，应能较为容易地切割组织切片；6）无菌，且灭菌过程不影响支架材料的功能。其中第五个标准主要应用于临床前研究中，通过组织切片观察，可评估新生成的骨组织质量、成熟度、类型、排异反应、新血管的形成以及周边组织和支架的相互作用（即是否与支架表面接触，是否渗入孔隙等）。第六个标准虽然经常被忽视，但其实对于多孔设计来说，灭菌过程至关重要。
从材料类型来说，目前可用作骨缺损替代物的材料大致分为四种：聚合物、陶瓷、聚合物与陶瓷复合材料、金属。表1给出了以上四种材料在前述六个重要标准下各自的特点。

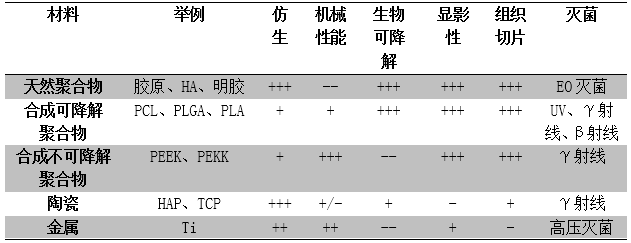

表1：根据六个标准分析材料的性能：仿生性、机械性能、生物降解性、显影性、进行组织切片以进行临床前研究和适用的灭菌方式。从--（非常差）到+++（优异的性能）排列。
一、聚合物
（一）天然聚合物
聚合物可分为天然聚合物和合成聚合物。天然聚合物，如壳聚糖、胶原蛋白、透明质酸、明胶或丝素蛋白等，均具有优异的生物相容性和生物降解性。它们的降解周期通常在2-24周内，且不会产生任何酸性副产物。但由于它们的机械性能较弱，无法承受施加在骨骼上的力，因此这些材料主要作为添加剂或复合材料的一部分使用，发挥其骨诱导特性以及增强细胞核蛋白质粘附的能力。这种材料通常使用相对低温且温和的环氧乙烷灭菌，而不建议选择电子束辐照或高压灭菌。电子束辐照会加速聚合物的降解速率，增加材料的化学交联，高压灭菌则会降低材料的粘度和机械强度。
（二）合成可降解聚合物
合成可降解聚合物通常包括PCL、PLGA、PLA、PPF等，它们的降解速率可调节，通常超过一年或两年，同时也兼具良好的生物相容性和骨传导性。与天然骨的抗压强度（2-12MPa）和压缩模量（52-318MPa）相比，它们具有良好的机械性能，抗压强度约为2-39MPa（取决于孔隙率），同时其可透射线、较轻的重量和组织相容性都有利于临床前研究，但材料本身没有诱导骨形成的功能。对于该种材料，应避免高压灭菌、环氧乙烷灭菌和等离子灭菌，建议采用紫外线照射、γ射线或β射线辐照灭菌。
（三）合成不可降解聚合物
不可降解聚合物，如PEEK、PEKK等，根据孔隙率的不同，压缩模量范围约为0.14-8.21GPa，抗压强度约为25-200MPa。与其他聚合物类似，它们也可透射线，同时具有生物相容性。然而，这类材料与细胞或生长因子的相互作用差且骨整合率低（即支架与宿主骨的整合差），因此也有表面喷涂钛或羟基磷灰石涂层以达成表面改性、改善骨整合的目的。一般来说，不可降解聚合物可应用的主要灭菌技术是γ射线辐照灭菌，因为高压灭菌可能会引起材料物理化学性质的变化。需注意这类材料不可降解，通过手术去除材料对于患者是一个额外的侵入性风险。
二、陶瓷
陶瓷是一种被广泛研究的骨缺损替代材料，与天然骨无机相成分相似，具备出色的仿生性——同时具有骨传导性和骨诱导性。在骨组织工程中，应用最广泛的陶瓷是磷酸钙，即羟基磷灰石（HA）和磷酸三钙（TCP），它们的均可被生物降解，但降解速率有所不同。陶瓷的抗压强度范围为3-18MPa，相对较弱，不太适合承重。由于成分和密度与原生骨相似，陶瓷在影像上不易与原生骨区分，这也使得组织学分析变得复杂。通常来说，陶瓷可用于修复各种缺陷，也可作为支架填料或涂层以增强支架的生物活性。γ射线灭菌一般是陶瓷的最佳灭菌工艺。
三、聚合物与陶瓷复合材料
为了优化骨缺损替代物的机械和生物学特性，聚合物与陶瓷复合材料应运而生，其中最广泛使用的复合材料为PCL/β-磷酸三钙（β-TCP）。PCL的降解速率非常慢，因此，添加β-TCP可实现更高的降解速率、更好的压缩性能及更强的骨诱导性。
四、金属
骨组织工程中应用最广泛的金属是钛及钛合金以及不锈钢，均为不可降解金属。这类材料具有良好的生物相容性，其机械性能与天然骨骼接近或偏高（压缩模量约为5-35GPa，抗压强度约为50-325MPa）。需要注意的是，在临床使用过程中，较高的弹性模量可能会产生应力屏蔽；磨损或腐蚀过程中释放的金属离子也可能导致组织吸收或坏死；其较高的硬度也不利于临床前组织切片研究。
骨缺损，尤其是临界尺寸骨缺损的治疗仍具有挑战性。为满足临床需求，骨替代植入物应具备以下特征：1）生物相容性良好，最好是生物可降解材料；2）具备可让细胞和体液渗透的多孔结构，但同时拥有足以抵抗生理负荷的机械强度；3）匹配骨缺损部位的形状；4）易于加工；5）医生容易操作。增材制造技术提供了提供定制骨缺损替代支架的可能性，该支架具有完美适应给定缺陷的外部形状和利于骨修复的内部结构。将增材制造技术与适合的材料相结合，可有效控制骨缺损替代物等机械和生物学特性。
参考文献：
[1] Garot C , Bettega G , Picart C . Additive Manufacturing of Material Scaffolds for Bone Regeneration: Toward Application in the Clinics[J]. Advanced Functional Materials, 2020.
审评四部 李铮 供稿
评论区
